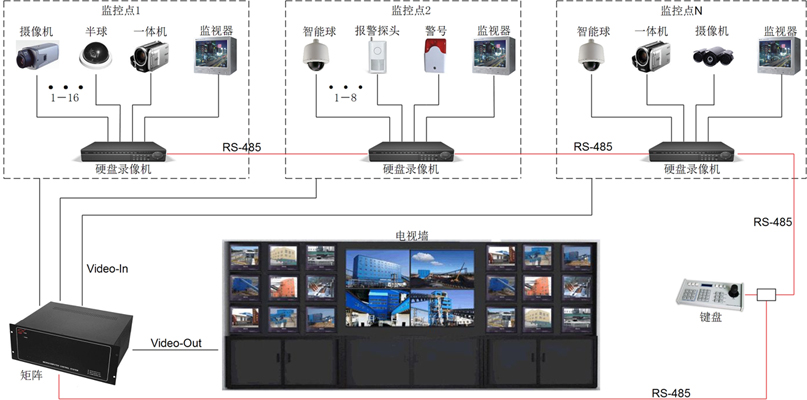

武漢德緣泰科技電視監控系統主要由前端監視設備、傳輸設備、后端存儲、控制及顯示設備這五大部分組成，其中后端設備可進一步分為中心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系(也可稱作傳輸系統)可通過電纜、光纖、微波或無線傳輸?shù)榷喾N方式來實現。
前端攝像部分
攝像部分是視頻監控系統的核心，是整個系統的“眼睛”。目前攝像機可分為模擬攝像、網絡攝像機與數字?jǐn)z像機，在被監視場所面積較大時，在攝像機上加裝變焦距鏡頭，使攝像機所能觀察的距離的更遠、更清楚;還可把攝像機安裝在電動云臺上，可以使云臺帶動攝像機進行水平和垂直方向的轉動，從而使攝像機能覆蓋的角度更大。
傳輸線纜部分
傳輸部分就是系統的圖像信號通路。一般來說，傳輸部分單指的是傳輸?shù)膱D像、聲音信號。同時由于需要有控制中心通過控制臺對攝像機、鏡頭、云臺等進行控制，因而在傳輸?shù)南到y(tǒng)中還包含有控制信號的傳輸。
在傳輸方式上，近距離一般采用視頻線傳輸，不超過一兩公里的距離一般采用同軸電纜傳輸，更遠的距離則可采用光纖傳輸。對于遠距離傳輸，還需配備視頻信號放大、圖像信號的校正與補償設備。
控制記錄部分
控制與記錄部分負責對攝像機及其輔助部件(如鏡頭、云臺)的控制，并對圖像、聲音信號的進行記錄。硬盤錄像機的技術發展得較完善，它不但可以記錄圖像和聲音，而且還包含了畫面分割切換、云臺鏡頭控制等功能，基本上取代了以往使用的畫面切換器、畫面分割器、云臺控制器、鏡頭控制器等產品。如果客戶要求能對云臺、鏡頭(特別是高速球)進行非常方便的控制，則可以加配控制鍵盤。
圖像顯示部分
顯示部分一般由一臺或多臺監視器組成，液晶、等離子、DLP大屏等技術正逐步取代傳統的CRT監視器。在攝像機數量不是很多、要求不是很高的情況下，一般是直接將監視器或顯示器接在硬盤錄像機上即可。如果攝像機數量很多、并要求多臺監視器對畫面進行復雜的切換顯示，則須配備矩陣或者視頻綜合平臺來實現。
系統應用
視頻監控系統在生產和生活中起著越來越大的作用，銀行、超市、商場、小區、網吧、公共交通等公共區域?qū)ΡO(jiān)控的需要不言而喻。視頻監控系統的價值主要有三點：
事前預警：現在監控都有偵測報警功能，對可疑人物或事件能夠防范于未然。
實時顯示：不管什么時候，都可以實時關注，絕不會讓信息滯后。
事后追蹤：錄像回放功能，可追查錯過的事件，錄像文件也是現在辦案的重要后備。
監控系統可以有效的監督生產現場工作環境和生產秩序，減少不文明行為，做好安全防范工作。
數字監控系統簡介
概念釋疑
“IP”是“Internet Protocol”的縮寫，是目前用于計算機網絡及Internet上最廣泛的一種通訊協議。IP Camera為一種可產生數字視頻流，并將視頻流通過有線或無線網絡進行傳輸?shù)臄z像機，已經超越了地域的限制，只要有網絡都可以進行遠程監控及錄像。對系統集成商或工程商而言，若大部分的設備均已布有網線時，使用IP camera將節省大量安裝布線的費用。同時，IP camera還讓用戶從遠端觀看現場的實時畫面，真正做到遠程監控?zé)o界限。
網絡帶寬
帶寬的需求除了取決于分辨率及frame rate外，也與網絡攝像機所使用的壓縮技術有相當大的關系。下表為三種目前在數字視頻監控產品中最常使用的壓縮技術。請注意25 frames/s（PAL）是達到連續畫面及良好畫質（近似DVD）所需的必需要求。
視頻儲存
可以使用制造商提供的軟件，從遠程或現場錄制監控畫面，這是網絡攝像機和傳統模擬攝像機相比所具有的一大優勢。同時也可以將視頻數據儲存在NAS這種非常方便使用的網絡儲存設備中，并可儲存大量的視頻數據。網絡攝像機即使不連上Internet，也可以在局域網中順暢運作。只要遠程用戶在同一個局域網中，就不需要將網絡攝像機連上Internet。如果采用3G連接用手機也能遠程觀看。
產品支持
網絡攝像機可支持DDNS（Dynamic Domain Name Service），用戶即可使用動態IP及虛擬域名（如cam1.kitchen.Taipei.xxx.xxx）功能來設定此臺攝像機的動態IP，此外也可以在任何連上Internet的地方來觀看此臺攝像機的視頻畫面。當在架設寬帶網絡時，不管是ADSL或是cable modem，均不需要固定IP，因此可以節省申請固定IP的費用。有些廠商的產品稱可提供DDNS，然而使用時卻需要先在遠程PC上安裝專用軟件才能看到遠程IP camera的畫面，因此使用并不方便。
幀數控制
低幀數的
MPEG-4編碼對網絡帶寬要求更低，當用戶通過LAN網和WAN網不同的帶寬來訪問網絡攝像機時，支持自動/手動幀數控制的產品可以通過VBR/CBR的幀數控制方式就能夠?qū)崿F(xiàn)局域網D1（25幀）實時錄像，廣域網D1（12幀）實時預覽。
時間功能
“Digital Time Code Embedded”功能即將視頻的時間信息嵌入在MPEG的數據流里，而非分成兩個數據流再去做比較，因此每個畫面的真實時間都會被儲存起來。當用戶想要找出某個或某段特定時間的影像紀錄時，這是相當好用的。若網絡攝像機不支持此功能，用戶就必須搜尋整段視訊流，這將耗費相當多的時間。有些攝像機也提供應用軟件來仿真此功能，然而在時間記錄上卻不夠精確，因此帶有“Digital Time Code Embedded”的視頻流，目前也被稱為“Smart Video”，而且可在用戶端通過其它一些軟件來做更多的應用。Digital Time Code Embedded 的其它優點包括可在視頻流中提供防偽水印。由于時間信息是嵌入在視頻流中，因此一旦視頻被篡改過，時間信息將會從視頻數據中消失，且無法恢復，因此時間信息可當作防止視頻被偽造的水印，讓用戶可輕易辨別視頻的真實性。
動態偵測
已經有網絡攝像機可提供內建的動態偵測功能，而非通過軟件來做到。一般而言，若用軟件來實現動態偵測，從事件發生到攝像機反應這段時間將有較大的時間差，因此就專業監控來講是相當不安全的。
應用范圍
主要應用在專業的安全系統中，可通過網絡從遠程監看現場的實時畫面。網絡攝像機可輕易地被整合在復雜的大型系統中，但是同時又可以在一個較單純的監控環境中當作一個獨立的系統來使用。該產品可用來監控一些較敏感、需要高度警戒的區域，如大樓、銀行及商店等，這些地點都可在附近由中央控管室來監看，或是由遠程安保中心等不同地點來監看。
網絡攝像機也可應用在一些取代模擬攝像機，特別是在一些法律強制裝設的地點，如隧道、路口等。網絡攝像機還可用來管理門禁安全，不管是人或是車輛在經過時均可被記錄下形貌及時間，因此極容易追溯搜尋。這些視頻數據都可以通過網絡儲存在遠程的服務器上，不需擔心數據被竊取的問題。網絡攝像機非常易于連接到現有的IP網絡上，并且可以通過網絡提供各地實時且高畫質的視頻。對于一些敏感區域，如計算機機房、銀行柜臺或其它遠程場所，都可通過局域網或因特網，用最經濟最簡單的方式來密切監看。網絡攝像機不但可強化連鎖店面的監控，確保一切安然無恙，并且也對辦公室安全提供高度的防護，如接待處、會議室等，當有意外發生時，可搜索有哪些人曾進入計算機機房，以做出適當?shù)奶幚怼＞W(wǎng)絡攝像機對制造業廠商也是一個相當好用的工具，主管在辦公室或家里，就可以監控工廠的自動化生產設備、其它機器及生產線等等。此外，若具有PTZ（Pan/Tilt/Zoom）功能的網絡球機，還可以做更復雜多變的監控，有如親臨現場。
